Daire içerisindeki musluk veya duş açıldığında kullanım suyu kat istasyonuna ve eşanjörün sekonder devresine yönelir.
Kalorimetre Fiyatları, Kat İstasyonu, Kalorimetre okuma, Pay Ölçer Okuma, Su sayacı fiyatları, Merkezi sistem pay ölçer, Kat istasyonu bakım ve servisi gibi tüm ihtiyaçlarınız için İstanbul ve Kocaeli illerinde Yetkili Sayaç Okuma Firması Olarak Hizmetinizdeyiz.

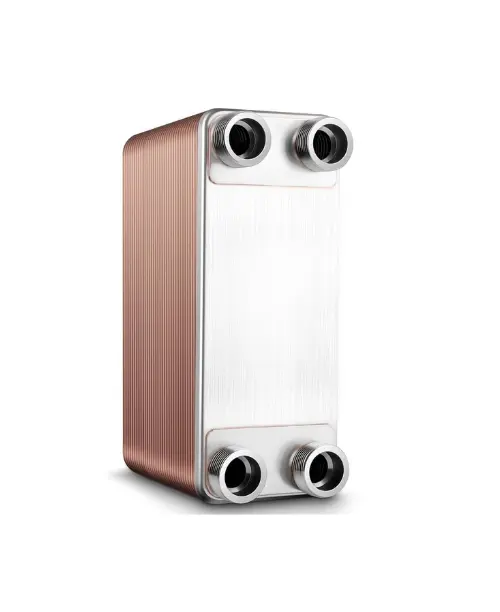

Kat istasyonu plakalı eşanjörü, merkezi ısıtma tesisatındaki primer devre ile daire kullanım suyu devresi arasında verimli ve güvenli ısı transferi sağlayan kompakt bir sistem bileşenidir.
Plakalı eşanjörler, sıcak kullanım suyunun ihtiyaç anında hızlı biçimde hazırlanmasına yardımcı olur. Ürün seçimi; ısı yükü, sıcak su debisi, plaka sayısı, bağlantı ölçüsü, sıcaklık rejimi ve hedef basınç kaybına göre yapılır.
Kat istasyonlarında kullanılan plakalı eşanjörler, merkezi sistemden gelen primer ısıtma suyu ile dairede kullanılacak sıcak suyu fiziksel olarak birbirinden ayırır. Isı enerjisi, eşanjör içerisinde bulunan ince metal plakaların yüzeyleri üzerinden bir devreden diğerine aktarılır.
Merkezi tesisattaki su ile kullanım suyu doğrudan birbirine karışmaz. Böylece kullanım sıcak suyu, plakalı eşanjör üzerinden anlık olarak hazırlanabilir. Bu yapı hijyenik kullanım, hızlı sıcak su üretimi ve kompakt montaj avantajı sağlar.
Temel görevi: Kat istasyonu eşanjörü, primer devreden aldığı ısı enerjisini kullanım suyuna aktarır. Suyun depolanması yerine kullanım anında ısıtılmasını destekleyerek sıcak su boyleri ihtiyacını azaltabilir.
Plakalı eşanjörün çalışma prensibi, farklı sıcaklıklardaki iki akışkanın birbirine karışmadan ince plaka yüzeyleri üzerinden ısı alışverişi yapmasına dayanır.
Daire içerisindeki musluk veya duş açıldığında kullanım suyu kat istasyonuna ve eşanjörün sekonder devresine yönelir.
Kat istasyonundaki kontrol elemanı, merkezi tesisattan gelen sıcak primer suyun eşanjöre ulaşmasını sağlar.
Primer devredeki sıcak su, sahip olduğu ısı enerjisini eşanjör içerisindeki metal plakalara aktarır.
Plakaların diğer tarafından geçen kullanım suyu, primer suyla karışmadan ısı enerjisini alır.
Isıtılan kullanım suyu, kat istasyonundan dairenin sıcak su tesisatına gönderilir.
Musluk kapatıldığında sıcak su talebi sona erer ve kat istasyonu primer akışı sınırlar veya kapatır.
Kat istasyonu eşanjörlerinde plaka sayısı kapasite ihtiyacına göre belirlenir. Uygulamaya bağlı olarak 20, 32, 34, 36 veya daha fazla plakalı seçenekler kullanılabilir.
Kat istasyonu modellerinde genellikle dişli bağlantılar kullanılır. Daha büyük kapasiteli sistemlerde projeye göre farklı bağlantı çözümleri değerlendirilebilir.
Eşanjör kapasitesi; primer ve sekonder sıcaklıkları, debiler, plaka yüzeyi ve plaka sayısına bağlı olarak belirlenir.
Eşanjör seçimi yapılırken yeterli ısı transferi sağlanırken primer ve sekonder devrede oluşacak basınç kaybı da kontrol edilmelidir.
Plaka malzemesi çalışma sıcaklığına, akışkanın kimyasal özelliklerine ve kullanım suyu kalitesine göre seçilmelidir.
Eşanjörün lehimli veya contalı olması, ürünün kullanım alanına, kapasitesine ve bakım yöntemine göre değişebilir.
Kat istasyonu için eşanjör seçimi yalnızca plaka sayısına veya bağlantı çapına göre yapılmamalıdır. Sıcak su ihtiyacı, eşzamanlı kullanım oranı, primer ve sekonder devre koşulları birlikte değerlendirilmelidir.
Dairenin veya kullanım alanının ihtiyaç duyduğu litre/dakika sıcak su debisi belirlenmelidir.
Kullanım suyunun giriş sıcaklığı ile hedeflenen çıkış sıcaklığına göre gerekli kW kapasitesi hesaplanmalıdır.
Primer giriş ve dönüş sıcaklıkları ile kullanım suyu giriş ve çıkış sıcaklıkları tanımlanmalıdır.
Eşanjörün oluşturacağı basınç kaybı, pompa kapasitesi ve kat istasyonu hidrolik yapısıyla uyumlu olmalıdır.
Sertlik, kireçlenme riski, klorür oranı ve diğer su özellikleri plaka ve bağlantı malzemesi seçiminde dikkate alınmalıdır.
Bağlantı aks aralığı, toplam eşanjör boyutu ve istasyon içerisindeki kullanılabilir alan kontrol edilmelidir.
Proje bilgisi: Teknik seçim yapılabilmesi için sıcak su debisi, primer sıcaklık değerleri, şebeke suyu giriş sıcaklığı, bağlantı ölçüsü ve mevcut eşanjörün aks aralığı paylaşılmalıdır.
Aşağıdaki bilgiler genel ürün grubunu tanımlar. Kesin teknik değerler, ürün kodu ve üretici teknik föyüne göre kontrol edilmelidir.
| Ürün tipi | Kat istasyonu plakalı ısı eşanjörü |
|---|---|
| Temel kullanım amacı | Kullanım sıcak suyu hazırlanması ve primer-sekonder devreler arasında ısı transferi |
| Plaka sayısı | Kapasiteye göre 20, 32, 34, 36 veya daha fazla plaka seçeneği |
| Isı kapasitesi | Sıcaklık rejimi, debi ve plaka sayısına göre proje bazında belirlenir |
| Primer devre | Merkezi kazan, bölgesel ısıtma veya bina ana ısıtma tesisatı |
| Sekonder devre | Daire kullanım sıcak suyu veya ayrılmış ısıtma devresi |
| Bağlantı tipi | Ürün modeline göre dişli veya projeye özel farklı bağlantı seçenekleri |
| Plaka malzemesi | Ürün modeline ve su özelliklerine göre uygun paslanmaz metal alaşımı |
| Birleştirme yapısı | Ürün tipine göre lehimli veya contalı |
| Çalışma basıncı | Ürün modeline ve üretici teknik föyüne göre değişir |
| Çalışma sıcaklığı | Plaka, lehim ve conta malzemesine göre değişir |
| Basınç kaybı | Primer ve sekonder devre debilerine göre hesaplanarak sınırlandırılmalıdır |
| Montaj uyumluluğu | Bağlantı çapı, bağlantı yönü, aks aralığı ve kat istasyonu ölçülerine göre kontrol edilmelidir |
Teknik doğrulama: Yalnızca plaka sayısının aynı olması, iki eşanjörün birbiriyle tamamen uyumlu olduğu anlamına gelmez. Bağlantı ölçüsü, aks aralığı, plaka yüzeyi, basınç sınıfı ve kapasite değerleri ayrıca kontrol edilmelidir.
Plakalı eşanjörler, iki farklı tesisat devresi arasında etkili ve kompakt ısı transferinin gerekli olduğu konut, ticari yapı ve merkezi sistem uygulamalarında kullanılabilir.
Primer ve sekonder giriş-çıkış bağlantıları üretici şemasına göre doğru noktalara bağlanmalıdır.
Proje ve ürün yapısı uygunsa devreler karşı akış prensibine uygun bağlanarak ısı transfer performansı korunmalıdır.
Tesisat içerisindeki tortu ve yabancı maddelerin dar plaka kanallarını tıkamaması için uygun filtreleme yapılmalıdır.
Montaj öncesinde boru içerisindeki çapak, keten, conta parçaları ve diğer yabancı maddeler temizlenmelidir.
Boru tesisatı eşanjör bağlantılarına mekanik yük bindirmemeli ve bağlantılar zorlanmadan yapılmalıdır.
Montaj sonrasında bağlantılar, çalışma basıncı ve sıcak su performansı kontrollü biçimde test edilmelidir.
Eşanjör değiştirme işlemlerinde mevcut ürünün toplam ölçüsü, bağlantı çapı ve dört bağlantı noktası arasındaki aks mesafeleri ölçülmelidir. Aynı plaka sayısına sahip ürünlerde dahi ölçü farklılıkları bulunabilir.
Kullanım suyundaki kireç, tesisat tortusu ve filtre tıkanıklıkları zamanla eşanjörün ısı transfer performansını düşürebilir. Sıcak su sorunlarının kaynağı yalnızca eşanjör olmayabileceğinden kat istasyonunun tamamı birlikte kontrol edilmelidir.
Eşanjör yüzeyinde kireçlenme, düşük primer sıcaklık, yetersiz debi veya kontrol vanası sorunu bulunabilir.
Eşanjör kanallarında, filtrede veya kullanım suyu tesisatında tıkanıklık olup olmadığı kontrol edilmelidir.
Eşanjör kapasitesi, primer basınç farkı, PM regülatör veya kontrol vanasının çalışma durumu incelenmelidir.
İç kaçak veya plaka hasarı ihtimaline karşı eşanjör basınç ve sızdırmazlık yönünden kontrol edilmelidir.
Bağlantılar, lehimli bölgeler veya contalı modellerde plaka contaları sızıntı yönünden incelenmelidir.
Isı transferinin yetersiz olması, düşük sekonder debi veya yanlış boyutlandırma nedeniyle enerji yeterince aktarılamıyor olabilir.
Bakım uyarısı: Kimyasal eşanjör temizliği, kullanılan plaka, lehim ve conta malzemelerine uygun kimyasallarla yapılmalıdır. Uygun olmayan kimyasal ürünler eşanjöre kalıcı zarar verebilir.
Kat istasyonu plakalı eşanjör başlangıç fiyatı: 89,00 € + KDV
Belirtilen fiyat, standart aks aralığına ve uygun bağlantı yapısına sahip belirli konut tipi ürünler için geçerlidir. Kesin fiyat ürün modeli ve teknik özelliklere göre belirlenir.
Plakalı eşanjör fiyatları; ısı kapasitesi, plaka sayısı, bağlantı çapı, plaka malzemesi, aks aralığı, ürün markası ve sipariş adedine göre değişebilir.
Kat istasyonunun marka ve modeli, mevcut eşanjörün fotoğrafı, bağlantı ölçüleri ve aks aralıkları paylaşıldığında teknik uyumluluk kontrolü yapılarak net fiyatlandırma sunulabilir.
Fiyat bilgisi: Döviz kuru, tedarik koşulları ve stok durumuna bağlı olarak ürün fiyatları değişebilir. Sipariş öncesinde güncel fiyat ve stok doğrulaması yapılmalıdır.
Kat istasyonu plakalı eşanjörü, merkezi tesisattan gelen primer ısıtma suyu ile daire kullanım suyunu birbirine karıştırmadan ısı transferi sağlayan kompakt bir cihazdır.
Normal çalışma koşullarında karışmaz. İki devre, metal plakalarla birbirinden ayrılır. Isı plaka yüzeyinden aktarılırken akışkanlar ayrı kanallarda hareket eder.
Gerekli plaka sayısı sıcak su debisi, primer ve sekonder sıcaklık değerleri, eşanjör plaka yüzeyi ve hedef basınç kaybına göre belirlenir. Yalnızca daire büyüklüğüne göre kesin seçim yapılamaz.
Teknik olarak bazı sistemlerde daha yüksek plakalı bir ürün kullanılabilir. Ancak bağlantı ölçüleri, aks aralığı, basınç kaybı, kontrol vanası kapasitesi ve kat istasyonu içerisindeki montaj alanı kontrol edilmelidir.
Hayır. Aynı plaka sayısına sahip ürünlerin bağlantı çapı, aks aralığı, plaka ölçüsü, ısı kapasitesi ve toplam gövde boyutu farklı olabilir.
Sert kullanım suyu, yüksek sıcaklık ve düşük akış koşulları zamanla eşanjör yüzeylerinde mineral birikmesine neden olabilir.
Evet. Ürün yapısına ve kirlilik türüne göre uygun kimyasal sirkülasyon yöntemiyle temizlik yapılabilir. Contalı modellerde mekanik temizlik seçenekleri de bulunabilir.
Sıcak suyun yeterince ısınmaması, debinin azalması, sıcaklık dalgalanması, dış kaçak veya iki devre arasında basınç değişimi eşanjörle ilgili bir soruna işaret edebilir.
Hayır. Kat istasyonu plakalı eşanjörü sıcak suyu depolamaz. Kullanım suyunu ihtiyaç anında, eşanjörden geçtiği sırada ısıtır.
Yüksek sıcak su kullanımında su sıcaklığı düşebilir, istenen debi sağlanamayabilir ve kat istasyonu sıcaklık talebine geç cevap verebilir.
Gereğinden büyük bir ürün bazı sistemlerde çalışabilir; ancak maliyet, montaj alanı, basınç kaybı ve kontrol davranışı birlikte değerlendirilmelidir.
Fiyat; plaka sayısı, ısı kapasitesi, bağlantı çapı, plaka ve lehim malzemesi, aks aralığı, marka, stok durumu ve sipariş adedine göre değişebilir.
Mevcut eşanjörün etiketi, genel fotoğrafı, bağlantı çapları, bağlantılar arasındaki yatay ve dikey aks mesafeleri, plaka sayısı ve kat istasyonunun marka-model bilgisi paylaşılmalıdır.
Mevcut kat istasyonunuzun fotoğrafını, eşanjör etiketini, bağlantı ölçülerini ve aks aralıklarını paylaşın. Teknik ekibimiz uygun ürün seçimi, stok kontrolü ve güncel fiyatlandırma konusunda yardımcı olsun.
