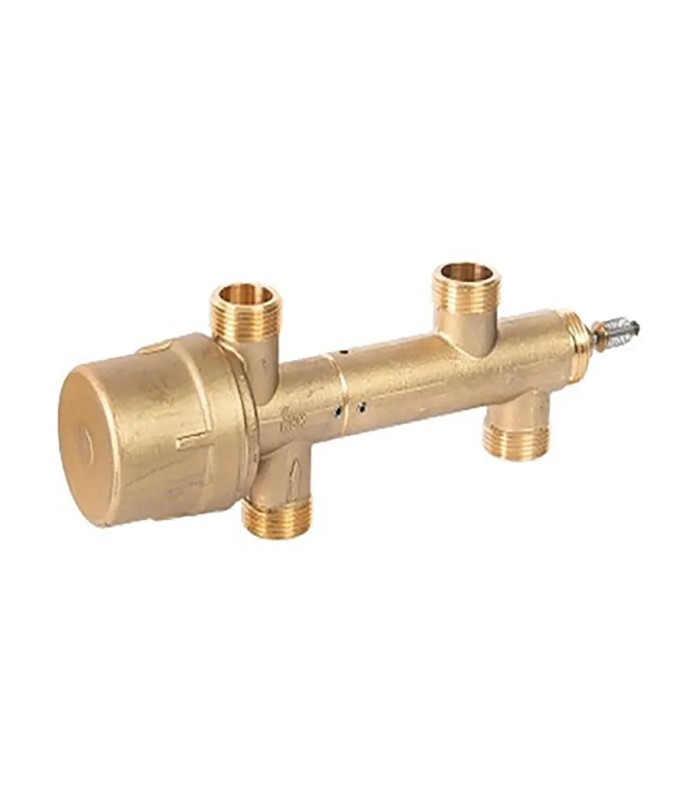

PM regülatör, kat istasyonlarında kullanım sıcak suyunun dengeli ve konforlu biçimde hazırlanmasına yardımcı olan hidrolik oransal kontrol elemanıdır. İngilizce adıyla Pressure Modulating Regulator olarak tanımlanan ürün, kullanım suyu talebine bağlı olarak primer ısıtma devresindeki akışı mekanik ve hidrolik prensiplerle düzenler.
Harici elektrik enerjisine ihtiyaç duymadan çalışan PM regülatör, sıcak su kullanımındaki değişimleri algılayarak enerjinin eşanjöre yönlendirilmesini ve kullanım sıcaklığının daha kararlı tutulmasını destekler.
PM regülatör, kat istasyonlarında kullanım sıcak suyu üretimi sırasında primer devreden eşanjöre aktarılan ısıtma suyu miktarını kontrol etmek amacıyla kullanılan hidrolik bir oransal kontrolördür. Ürün, kullanım suyu debisindeki değişime mekanik olarak tepki verir ve sıcak su ihtiyacına bağlı biçimde primer akışı düzenler.
Kat istasyonu içerisinde bulunan plakalı eşanjör, primer devreden aldığı enerjiyle kullanım suyunu anlık olarak ısıtır. Sıcak su musluğu açıldığında PM regülatör kullanım suyu talebini algılar ve eşanjöre yönlendirilen ısıtma suyu debisini artırır. Su kullanımı azaldığında ise primer akışı oransal olarak düşürür.
Temel görev: PM regülatör doğrudan kullanım suyunun basıncını sabitleyen standart bir basınç düşürücü değildir. Kat istasyonu içerisindeki kullanım suyu talebi ile primer ısıtma devresi arasında hidrolik kontrol sağlar.
PM regülatörün çalışma şekli, kullanım sıcak suyu debisi ile primer ısıtma suyu akışı arasında mekanik bir denge kurulmasına dayanır. İşlem temel olarak aşağıdaki aşamalardan oluşur:
Daire içerisindeki musluk veya duş açıldığında kat istasyonundan kullanım suyu geçmeye başlar.
Kullanım suyu tarafındaki debi değişimi PM regülatörün diyafram ve kontrol mekanizmasına hidrolik olarak aktarılır.
Regülatör, sıcak su talebine bağlı olarak primer ısıtma suyunun eşanjöre geçişini kontrollü biçimde artırır.
Primer devreden gelen sıcak su, plakalı eşanjör üzerinden kullanım suyuna ısı enerjisi aktarır.
Kullanım suyu debisi arttıkça primer devredeki akış yükselir; talep azaldığında akış kademeli olarak düşer.
Kullanım suyu kapatıldığında regülatör primer devredeki eşanjör beslemesini sınırlar veya kapatır.
PM regülatör seçimi yalnızca bağlantı çapına göre yapılmamalıdır. Kat istasyonunun sıcak su kapasitesi, primer devre debisi, eşanjör gücü, bina yüksekliği ve aynı anda kullanılabilecek sıcak su noktalarının sayısı birlikte değerlendirilmelidir.
İstasyondan beklenen litre/dakika sıcak su debisi, regülatör seçiminin temel kriterlerinden biridir.
Plakalı eşanjörün kW cinsinden kapasitesi ve primer devre debisi regülatörün çalışma aralığıyla uyumlu olmalıdır.
Aynı anda duş, lavabo veya mutfak kullanımının mümkün olduğu büyük dairelerde daha yüksek debi ihtiyacı oluşabilir.
Bina tesisatındaki diferansiyel basınç, regülatörün çalışma sınırları içerisinde olmalıdır.
Diş çapı, bağlantı yönü ve istasyon içindeki borulama ölçüleri ürünle uyumlu seçilmelidir.
PM regülatörün mevcut kat istasyonunun marka, model ve hidrolik tasarımıyla uyumu kontrol edilmelidir.
Hangi projelerde tercih edilir? Yüksek sıcak su debisinin beklendiği, birden fazla kullanım noktasının aynı anda çalışabildiği ve sıcak su sıcaklığının hidrolik olarak dengelenmesinin istendiği kat istasyonu projelerinde kullanılabilir.
Kat istasyonlarında kullanım sıcak suyu ve daire ısıtması aynı primer tesisattan beslenebilir. PM regülatör, kullanım suyu talebine bağlı olarak bu iki devre arasındaki enerji dağılımını hidrolik biçimde etkiler.
Düşük debili kullanım sırasında primer enerji eşanjöre yönlendirilirken ısıtma devresi tamamen kapanmadan çalışmaya devam edebilir.
Sıcak su debisi yükseldikçe regülatör eşanjör tarafındaki primer akışı artırarak su sıcaklığını korumaya çalışır.
Yüksek debi talebinde enerjinin daha büyük kısmı kullanım suyunu hazırlayan plakalı eşanjöre yönlendirilebilir.
Not: Isıtma devresinin tamamen kapanıp kapanmaması, yalnızca PM regülatöre değil; kat istasyonunun hidrolik tasarımına, vana düzenine ve kullanılan ürün modeline bağlıdır.
Aşağıdaki değerler genel ürün grubunu tanımlar. Kesin teknik özellikler, bağlantı ölçüleri ve çalışma limitleri ürün koduna göre kontrol edilmelidir.
| Ürün tipi | Hidrolik oransal kontrolör |
|---|---|
| İngilizce tanımı | Pressure Modulating Regulator |
| Kullanım alanı | Kat istasyonları, merkezi ısıtma sistemleri ve kullanım sıcak suyu devreleri |
| Çalışma prensibi | Kullanım suyu debisine bağlı mekanik ve hidrolik primer akış kontrolü |
| Harici enerji ihtiyacı | Bulunmaz |
| Maksimum çalışma basıncı | Modele göre; bazı ürünlerde 16 bara kadar |
| Basınç ve debi aralığı | Ürün modeli, ayar yayı, diyafram ve kat istasyonu tasarımına göre değişir |
| Bağlantı tipi | Dişli bağlantı; ürün modeline göre farklı bağlantı seçenekleri |
| Gövde malzemesi | Pirinç veya uygun metal alaşım; ürün modeline göre |
| Conta ve diyafram malzemesi | EPDM, NBR veya üretici tarafından tanımlanan elastomer malzeme |
| Montaj yönü | Üreticinin akış yönü ve montaj talimatlarına uygun |
| Uyumluluk | Kat istasyonu gövdesi, eşanjör kapasitesi ve hidrolik devreye göre seçilmelidir |
Teknik doğrulama: “0,5–6 bar ayarlanabilir çıkış basıncı” ifadesi standart basınç düşürücü ürünlerle karışabilir. PM regülatörün gerçek çalışma aralığı ürün koduna ait teknik föy üzerinden doğrulanmalıdır.
PM regülatör, kullanım sıcak suyunun daire veya bağımsız bölüm içerisindeki kat istasyonunda anlık olarak hazırlandığı sistemlerde kullanılabilir. Özellikle sıcak su debisinin değişken olduğu ve konfor beklentisinin yüksek olduğu projelerde tercih edilir.
Regülatör gövdesi üzerindeki akış oku, kat istasyonundaki gerçek akış yönüyle aynı olmalıdır.
Montaj sırasında boru içerisindeki çapak, keten, conta parçası ve tortular ürün içerisine girmemelidir.
Tesisat kirliliğinin diyafram ve hareketli kontrol elemanlarına zarar vermemesi için uygun filtreleme yapılmalıdır.
Primer ve kullanım suyu tarafındaki basınçlar ürünün izin verilen çalışma sınırları içerisinde olmalıdır.
Varsa hidrolik impuls veya kapiler bağlantılar, üretici şemasına uygun noktalara bağlanmalıdır.
Montaj sonrasında farklı sıcak su debilerinde sıcaklık kararlılığı, sızıntı ve vana tepkisi kontrol edilmelidir.
PM regülatörün montaj pozisyonu, sensör veya impuls bağlantıları ve devreye alma yöntemi ürüne göre değişebilir. Montajdan önce ürün koduna ait şema ve teknik doküman esas alınmalıdır.
Sıcak su sıcaklığındaki her dalgalanma doğrudan PM regülatör arızası anlamına gelmez. Eşanjör kirliliği, düşük primer sıcaklık, filtre tıkanması, tesisat basıncı veya debi yetersizliği de benzer sorunlara neden olabilir.
Regülatörün geç açılması, düşük primer debi veya eşanjör kapasitesinin yetersizliği kontrol edilmelidir.
Diyafram, hidrolik bağlantılar, şebeke debisi ve primer basınç farkı birlikte incelenmelidir.
Primer sıcaklık, filtre, eşanjör yüzeyi ve regülatörün tam açılıp açılmadığı kontrol edilmelidir.
Kat istasyonunun sıcak su öncelik düzeni ve hidrolik balans ayarları kontrol edilmelidir.
PM regülatör, kat istasyonunda kullanım sıcak suyu debisine göre primer ısıtma suyu akışını hidrolik olarak kontrol eden oransal bir düzenleme elemanıdır.
Hayır. Standart PM regülatörler kullanım suyu akışını ve basınç değişimini mekanik-hidrolik prensiple algılar ve harici elektrik enerjisine ihtiyaç duymaz.
Hayır. Basınç düşürücü çıkış basıncını belirli bir seviyede tutmaya çalışır. PM regülatör ise kat istasyonunda kullanım suyu talebine göre primer ısıtma suyu akışını kontrol eder.
Kullanım suyu debisi arttığında primer devredeki eşanjör akışını artırır; debi düştüğünde ise akışı azaltır. Böylece eşanjöre aktarılan enerji talebe göre ayarlanır.
Kullanım sıcak suyunun plakalı eşanjör üzerinden anlık üretildiği ve primer akışın hidrolik olarak kontrol edilmesinin istendiği kat istasyonlarında kullanılabilir.
Hayır. Ürün seçimi sıcak su kapasitesi, eşanjör gücü, primer debi, basınç farkı, bağlantı ölçüsü ve istasyon tasarımına göre yapılmalıdır.
Bu durum kat istasyonunun hidrolik tasarımına bağlıdır. Bazı sistemlerde yüksek sıcak su talebi sırasında ısıtma devresi sınırlandırılabilir veya geçici olarak kapanabilir.
Sıcak su sıcaklığında dalgalanma, geç ısınma, yetersiz sıcaklık veya primer akışın sürekli açık kalması gibi belirtiler görülebilir. Ancak kesin teşhis için tüm kat istasyonu kontrol edilmelidir.
Düzenli elektriksel bakım gerektirmez. Bununla birlikte filtre, diyafram, hareketli mekanizma ve hidrolik bağlantılar tesisat koşullarına göre kontrol edilmelidir.
Tesisat tortularının kontrol mekanizmasına zarar vermemesi için ürün öncesinde uygun bir filtre kullanılması tavsiye edilir.
Yetersiz sıcak su debisi, sıcaklık dalgalanması, yüksek basınç kaybı, geç tepki veya primer devrede dengesiz çalışmaya neden olabilir.
Fiyat; ürün markası, model, bağlantı ölçüsü, kapasite, kat istasyonu uyumluluğu ve sipariş adedine göre değişebilir.
PM regülatör seçimi yapılırken kat istasyonu modeli, eşanjör kapasitesi, sıcak su debisi, primer basınç farkı ve bağlantı ölçüleri birlikte değerlendirilmelidir. Ürün temini, teknik uyumluluk ve proje bazlı fiyatlandırma için Derin Enerji ile iletişime geçebilirsiniz.
