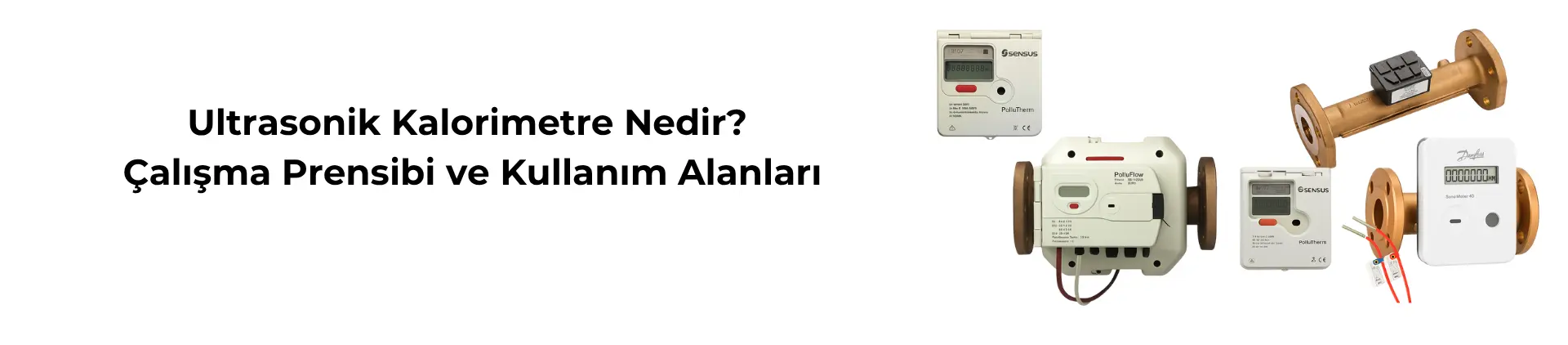

Ultrasonik Kalorimetre Nedir
Ultrasonik kalorimetre, merkezi ısıtma ve soğutma sistemlerinde tüketilen ısı enerjisini, akışkanın debisi ile giriş ve dönüş sıcaklıkları arasındaki farkı kullanarak hesaplayan dijital bir ölçüm cihazıdır.
Geleneksel mekanik kalorimetrelerden farklı olarak debi ölçümünde ultrasonik ses dalgalarından yararlanır. Hareketli ölçüm parçası bulunmayan yapısı, düşük bakım ihtiyacı ve uzun süreli ölçüm kararlılığı sağlayabilir.
Ultrasonik Kalorimetre Nedir?
Ultrasonik kalorimetre, boru içerisinden geçen suyun debisini hareketli mekanik ölçüm parçaları yerine ultrasonik sinyallerle belirleyen bir ısı sayacıdır. Debi bilgisi, gidiş ve dönüş hatlarına ait sıcaklık sensörlerinden alınan değerlerle birlikte değerlendirilir.
Cihazın hesaplama ünitesi, ölçülen su hacmi ile sıcaklık farkını kullanarak tüketilen ısı enerjisini kWh veya MWh cinsinden hesaplar. Ölçüm sonuçları cihaz ekranında gösterilebilir ve ürün modeline bağlı olarak uzaktan okuma sistemlerine aktarılabilir.
Temel fark: Mekanik kalorimetrelerde debi ölçümü türbin veya çark gibi hareketli parçalarla yapılabilir. Ultrasonik kalorimetrelerde ise akış hızı, ultrasonik sinyallerin geçiş sürelerinden hesaplanır.
Ultrasonik Ölçüm Teknolojisi Nedir?
Ultrasonik ölçüm teknolojisi, insan kulağının işitemediği yüksek frekanslı ses dalgalarının bir akışkan içerisindeki hareketinden yararlanır. Kalorimetrenin ölçüm borusunda karşılıklı olarak konumlandırılan ultrasonik dönüştürücüler, akış yönünde ve akış yönünün tersinde sinyaller gönderir.
Su akışı, iki yöndeki sinyalin ulaşma sürelerini farklı şekilde etkiler. Cihaz bu süre farkını analiz ederek akış hızını ve debiyi hesaplar. Hesaplanan debi, sıcaklık sensörlerinden gelen verilerle birleştirilerek ısı enerjisi tüketimi belirlenir.
Ultrasonik Kalorimetre Nasıl Çalışır?
Ultrasonik sinyal gönderilir
Ölçüm borusundaki ilk dönüştürücüden ikinci dönüştürücüye doğru ultrasonik sinyal iletilir.
Geçiş süresi kaydedilir
Sinyalin akış yönündeki ulaşma süresi cihazın elektronik ünitesi tarafından ölçülür.
Ters yönde ölçüm yapılır
İkinci dönüştürücüden birinci dönüştürücüye ters yönde yeni bir ultrasonik sinyal gönderilir.
Debi hesaplanır
İki sinyalin geçiş süreleri arasındaki fark kullanılarak suyun hızı ve hacimsel debisi hesaplanır.
Sıcaklık farkı ölçülür
Gidiş ve dönüş hatlarındaki sıcaklık sensörleri iki devre arasındaki sıcaklık farkını belirler.
Enerji tüketimi bulunur
Debi ve sıcaklık farkı hesaplama ünitesinde birleştirilerek tüketilen ısı enerjisi kWh veya MWh olarak kaydedilir.
Ultrasonik Kalorimetrenin Avantajları
Ultrasonik Kalorimetre Teknik Özellikleri
Aşağıdaki bilgiler genel ürün grubunu tanımlar. Kesin teknik değerler, bağlantı ölçüleri ve haberleşme seçenekleri marka ve ürün koduna göre kontrol edilmelidir.
| Ürün tipi | Ultrasonik ısı ve enerji sayacı |
|---|---|
| Çap seçenekleri | Ürün serisine göre DN15 ile DN50 ve üzeri seçenekler |
| Ölçüm prensibi | Transit-time ultrasonik debi ölçümü |
| Hassasiyet sınıfı | Ürün modeline göre; EN 1434 kapsamında Sınıf 2 seçenekleri |
| Çalışma sıcaklığı | Ürün modeline göre; bazı konut tipi modellerde 90 °C seviyesine kadar |
| Çalışma basıncı | Ürün modeline göre; bazı ürünlerde PN16 |
| Haberleşme seçenekleri | M-Bus, wireless M-Bus, RF, pulse veya optik port |
| Pil ömrü | Ürün, okuma sıklığı ve haberleşme kullanımına göre değişir |
| Enerji birimleri | kWh, MWh veya ürün modeline göre farklı gösterim seçenekleri |
| Montaj pozisyonu | Üretici talimatına göre yatay veya dikey montaj |
| Uygulama | Isıtma, soğutma veya birleşik enerji ölçümü |
| Belgelendirme | Ürün modeline göre MID ve EN 1434 uygunluğu |
Teknik doğrulama: Çalışma sıcaklığı, basınç sınıfı, pil ömrü, ölçüm sınıfı ve montaj yönü gibi değerler her ürün için aynı değildir. Satın alma ve montaj öncesinde ürün koduna ait teknik doküman esas alınmalıdır.
Ultrasonik Kalorimetre Nasıl Seçilir?
Bağlantı çapı
Tesisatın DN15, DN20, DN25 veya farklı bir bağlantı ölçüsünde olduğu belirlenmelidir.
Nominal debi
Kalorimetrenin qp değeri, tesisatın gerçek çalışma debisine uygun seçilmelidir.
Montaj boyu
Sayaç gövde uzunluğu, rakor veya flanş ölçüleri mevcut tesisatla uyumlu olmalıdır.
Isıtma veya soğutma
Cihazın yalnız ısıtma, yalnız soğutma veya birleşik ölçüm yapacağı önceden belirlenmelidir.
Haberleşme altyapısı
Binada kablolu M-Bus, kablosuz okuma, RF veya manuel okuma kullanımı kontrol edilmelidir.
Sensör bağlantıları
Sıcaklık sensörlerinin çapı, kablo uzunluğu ve montaj yuvaları tesisatla uyumlu olmalıdır.
Teknik teklif için: Mevcut kalorimetrenin etiket fotoğrafını, bağlantı çapını, montaj boyunu, ürün adedini ve kullanılan okuma sistemi bilgisini paylaşın.
Ultrasonik Kalorimetre Nerelerde Kullanılır?
Ultrasonik kalorimetreler, merkezi ısıtma veya soğutma enerjisinin bağımsız bölümler, tesisat kolları veya bina girişleri bazında ölçülmesi gereken projelerde kullanılabilir.
Uzaktan sayaç okuma altyapılarında kullanılacak ürünün mevcut kalorimetre okuma sistemi ve haberleşme protokolüyle uyumu kontrol edilmelidir.
Ultrasonik Kalorimetre Montajında Nelere Dikkat Edilmelidir?
Akış yönü kontrol edilmelidir
Sayaç gövdesi üzerindeki akış oku, tesisattaki gerçek su akış yönüyle aynı olmalıdır.
Tesisat temizlenmelidir
Montaj öncesinde boru içerisindeki tortu, çapak ve yabancı maddeler temizlenmelidir.
Filtreleme yapılmalıdır
Tesisat kirliliğinin ölçüm kanalına zarar vermemesi için uygun pislik tutucu veya filtre kullanılmalıdır.
Sensörler doğru yerleştirilmelidir
Gidiş ve dönüş sıcaklık sensörleri üretici şemasında belirtilen noktalara bağlanmalıdır.
Hava tahliye edilmelidir
Devreye alma öncesinde ölçüm hattındaki hava alınmalı ve sayaç tamamen suyla dolu çalışmalıdır.
Okuma testi yapılmalıdır
Montaj sonrasında debi, sıcaklık ve haberleşme değerleri kontrol edilerek cihaz devreye alınmalıdır.
Ultrasonik Kalorimetre Hakkında Sık Sorulan Sorular
Ultrasonik kalorimetre nedir?
Ultrasonik kalorimetre, su debisini ultrasonik sinyallerle ölçen ve gidiş-dönüş sıcaklık farkıyla birlikte ısı enerjisini hesaplayan dijital bir sayaçtır.
Ultrasonik kalorimetrede hareketli parça var mıdır?
Debi ölçüm bölümünde türbin veya çark gibi hareketli mekanik ölçüm elemanları genellikle bulunmaz.
Ultrasonik kalorimetre nasıl debi ölçer?
Akış yönünde ve ters yönde gönderilen ultrasonik sinyallerin geçiş süreleri arasındaki farkı kullanarak suyun hızını ve debisini hesaplar.
Mekanik kalorimetreden daha hassas mıdır?
Hassasiyet ürün modeline ve tesisat koşullarına bağlıdır. Ultrasonik ürünler düşük debi ölçümü ve uzun süreli ölçüm kararlılığı açısından avantaj sağlayabilir.
Ultrasonik kalorimetre M-Bus sistemine bağlanabilir mi?
M-Bus çıkışı veya uyumlu haberleşme modülü bulunan modeller bağlanabilir. Mevcut master cihaz ve yazılımla uyum kontrol edilmelidir.
Kablosuz okuma yapılabilir mi?
RF veya wireless M-Bus haberleşme özelliğine sahip modeller kablosuz okuma sistemlerinde kullanılabilir.
Ultrasonik kalorimetre dikey takılabilir mi?
Montaj pozisyonu ürün modeline bağlıdır. Bazı ürünler yatay ve dikey montaja uygunken bazı modellerde üretici sınırlamaları bulunabilir.
Ultrasonik kalorimetre bakım gerektirir mi?
Mekanik hareketli parça bulunmaması bakım ihtiyacını azaltabilir. Bununla birlikte filtre, sensörler, tesisat kirliliği ve haberleşme sistemi periyodik olarak kontrol edilmelidir.
Ultrasonik kalorimetre arızası nasıl anlaşılır?
Ekrandaki hata kodları, sıfır debi gösterimi, sıcaklık sensörü hataları, haberleşme kesintisi veya olağan dışı tüketim değerleri arıza belirtisi olabilir.
Isıtma ve soğutma için aynı cihaz kullanılabilir mi?
Isıtma-soğutma ölçümüne uygun olarak üretilmiş modeller iki uygulamada da kullanılabilir. Ürün kodu ve sıcaklık çalışma aralığı kontrol edilmelidir.
Ultrasonik kalorimetre fiyatı neye göre değişir?
Fiyat; bağlantı çapı, nominal debi, marka, haberleşme özelliği, sensör yapısı, sertifikalar ve sipariş adedine göre değişebilir.
Doğru ürün için hangi bilgileri göndermeliyim?
Mevcut sayaç etiketi, bağlantı çapı, montaj boyu, nominal debi, sensör bağlantıları, haberleşme sistemi ve ürün adedi paylaşılmalıdır.
